為了感謝各位老板們的支持，鶴壁博達不段升級與創新，于2019年11月底新上市的PKL型旁通式
孔板流量計資料介紹與操作規程， 歡迎您對博達提出寶貴建議與意見，我們認真將產品與服務做
到更好。
一、工作原理：
1、旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，
流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸
給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實
現對流體質量流量的測量。
2、孔板以內孔銳角線來保證精度，因此對磨蝕、磨損、結垢、臟污等不良問題很敏感，長期使用
精度難以保證，需買年定期拆下檢修一次，以保證產品的使用效果與測量精度。
二、結構

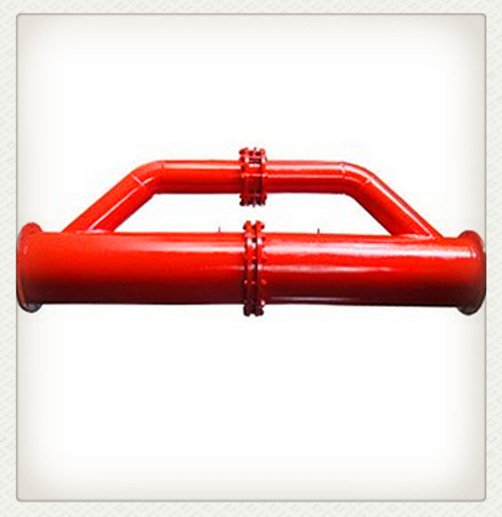

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密
封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管
道內徑的孔板，其結構形式是幾何相似的。
三、特點：
此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地
提高了瓦斯抽放效果。
本公司專注生產與銷售放水器、流量計、防爆器、排渣器等，擁有10余年瓦斯抽放管路配套經驗
，專注解決放水器選型、訂購、使用過程中的各類疑難問題，愿為貴單位提供及時周到的服務，
歡迎來電交流！
